开元(中国)官网安全访问 - 开元(中国)

瓷球
瓷球可分为惰性瓷球，活性瓷球和研磨瓷球，其中惰性瓷球又可以分为开孔瓷球、凸凹沟槽开孔瓷球、微孔瓷球、蓄热瓷球、耐火瓷球等。瓷球具有耐高温、耐高压、耐酸碱盐、耐溶剂、化学性能稳定、吸水率低、能经受住温度变化等特点，主要用作反应器内塔开元(中国)官网安全访问、催化剂的支撑覆盖材料和研磨介质。

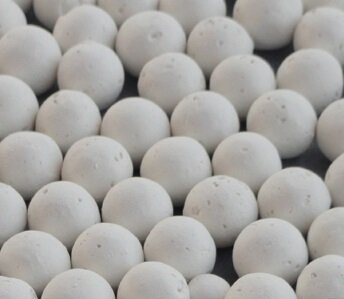

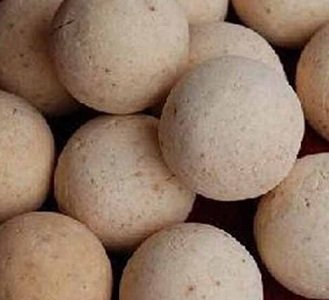

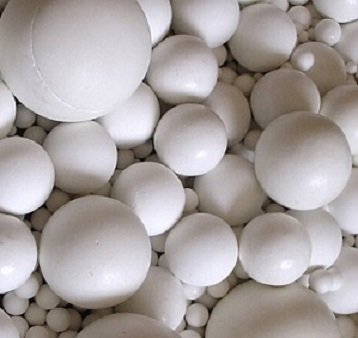

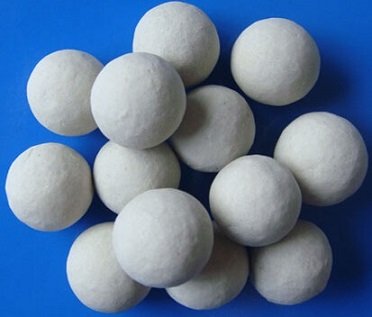

惰性瓷球

惰性氧化铝瓷球（inert ceramic balls）化学性能稳定，强度高，热稳定性好，吸水率低，耐高温，耐高压，耐酸碱盐腐蚀，也不与溶剂发生反应，是一种非常优良的催化剂支撑和覆盖材料，广泛应用于石油、化工、化肥、气和等行业。惰性瓷球作为反应器内催化剂的支撑和覆盖材料，能够改善气体和液体的分布，缓冲液体和气体对催化剂的冲击，保护强度不高的催化剂。惰性氧化铝瓷球根据它的铝含量可以分为普通瓷球、中铝瓷球、高铝瓷球。
物理性能

材料		长石质	长石-莫来石质	英来石质	莫来石-刚玉质	刚玉质
Al2O3（%）		20-25	25-45	45-70	70-90	＞90
堆积密度（g/cm3）		1.3-1.4	1.4-1.5	1.5-1.6	1.6-1.8	＞1.8
吸水率（%）		＜3	＜3	＜3	＜3	＜1
耐酸度（%）		＞98	＞98	＞98	＞98	＞98
耐碱度（%）		＞80	＞82	＞85	＞90	＞95
莫氏硬度		≥6.5	≥6.5	≥6.5	≥6.5	≥6.5
导热系数（Kcal/mh）		≥0.7	≥0.7	≥0.7	≥0.7	≥0.7
耐温度急变（℃）		＞250	＞300	＞500	＞700	＞800
耐火度（℃）		＞1300	＞1400	＞1500	＞1600	＞1700
耐压强度（KN/pellet）	φ6	＞0.4	＞0.45	＞0.6	＞0.7	＞0.8
	φ8	＞0.7	＞0.8	＞0.9	＞1.0	＞1.2
	φ10	＞0.9	＞1.0	＞1.2	＞1.5	＞1.8
	φ13	＞1.2	＞1.3	＞1.6	＞1.8	＞2.0
	φ16	＞1.5	＞1.6	＞1.8	＞2.3	＞2.6
	φ20	＞1.8	＞2.0	＞2.3	＞2.8	＞3.2
	φ25	＞2.5	＞2.8	＞3.2	＞3.6	＞4.0
	φ30	＞2.8	＞3.0	＞3.5	＞4.0	＞4.5
	φ38	＞4.0	＞4.5	＞5.0	＞5.5	＞6.0
	φ50	＞6.0	＞6.2	＞10.0	＞10.5	＞11.0
	φ60	＞8.0	＞8.5	＞11.0	＞12.0	＞14.0
	φ75	＞11.0	＞12.0	＞13.0	＞14.0	＞15.0

化学成分

Al2O3	17～99.5%	Fe2O3	＜1%	Na2O	＜1.5%	K2O	＜2.5%
SiO2	＜85%	CaO	＜1.5%	MgO	＜1%	others	tiny

注意：
1. Al2O3 + SiO2 ≥92%; 2. Al2O3 和SiO2 可以按照顾客要求生产; 3. 堆积密度供参考

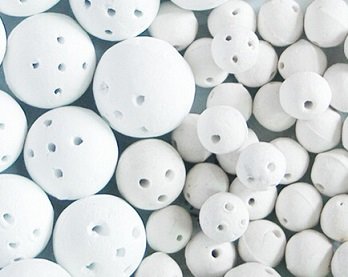

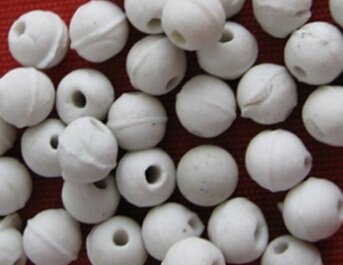

开孔瓷球

开孔瓷球（perforated ceramic balls）是以惰性瓷球球体直径为轴心进行开孔；凸凹沟槽开孔瓷球则是在开孔瓷球球体表面再开设沟槽和呈现凸凹体。开孔瓷球解决了普通惰性瓷球单个球体的回旋阻力问题，液体再分布能力强，汽液分散效果佳，空隙率和比表面积大。与惰性瓷球相比，阻力下降15%，接触比表面积25%，空隙率增加12%。
开孔瓷球不具有普通惰性瓷球高化学稳定性、高强度、耐高温、耐高压和耐腐蚀性的特性, 而且具有大的比表面积和空隙率，具有好的分散性和通量，具有低的系统的阻力。
执行标准：中华人民共和国化工行业标准 HG/T3683.2-2000《工业瓷球-开孔瓷球》
理化性能

指标		单位	数值
Al2O3+SiO2		%	>90
Al2O3		%	16-30
SiO2		%	68-73
Fe2O3		%	<1
CaO		%	<1.5
MgO		%	<2.5
K2O+Na2O		%	<4
吸水率		%	<0.5
堆比重	开孔瓷球	kg/m3	1.3-1.4
	凸凹沟槽开孔瓷球		1.25-1.35
毛比重		kg/m3	2.2-2.35
高操作温度		℃	982
莫氏硬度		scale	>6.8

抗压强度

尺寸	抗压强度（公斤/粒）	抗压强度（牛顿/粒）
3mm (1/8”)	>28	>285
6mm (1/4”)	>55	>550
13mm (1/2”)	>170	>1670
19mm (3/4”)	>430	>4210
25mm (1”)	>635	>6220
38mm (1.5”)	>910	>8920
50mm (2”)	>1000	>9800

规格尺寸

直径

Φ6

Φ8

Φ10

Φ13

Φ16

Φ20

Φ25

Φ30

Φ38

Φ50

Φ60

Φ75

公差mm

±1.0

±1.5

±2.0

±3.0

开孔孔径mm

2-3

3-5

5-8

8-10

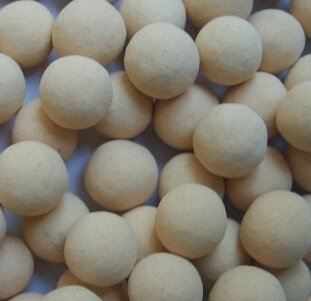

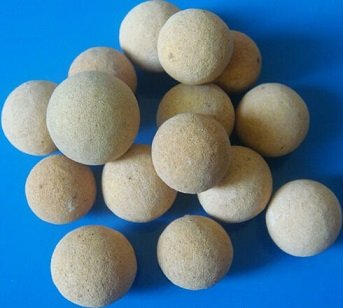

微孔瓷球
微孔瓷球（porous ceramic balls）也叫做过滤瓷球，它的特点是在惰性瓷球内部增加20%-30%的具有吸附作用的微孔。这些微孔可以过滤油品中的重金属、胶质、沥青、焦粉等杂质，避免其沉积在催化剂床层毒害催化剂。用户可以根据需要处理的杂质颗粒大小选择不同的孔径和孔数的微孔瓷球，还可以根据需要负载钼、镍、钴等活性组份，以催化剂的积炭、结焦和中毒。

理化性能

项目		单位	YY06-M1	YY06-M2	YY06-M3
化学 成分	Al2O3	%	20-80
	Al2O3±SiO2	%	≥90
	Fe2O3	%	≤1
孔径		um	0.5-35	40-100	110-1000
气孔率		%	20-30	15-25	15-25
透气率		m3.cm/m2.h.10Pa	0.2-0.8	1-6	7-50
耐酸度		%	≥98	≥98	≥96
耐碱度		%	≥85	≥85	≥80
耐急变温差		( △T)℃	800	800	800
抗压强度		N/颗	100-12000依品种和规格而异
堆重		kg/m3	1200-1500

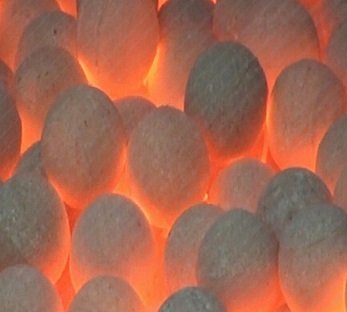

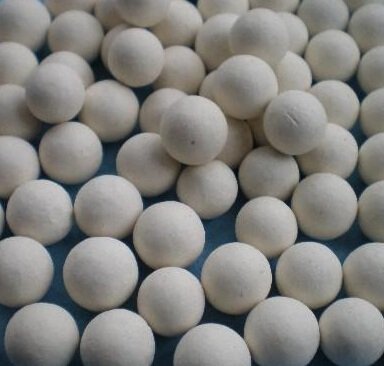

蓄热瓷球

蓄热瓷球（heat storage ceramic balls）具有热稳定性好、热容量大、导热优良、蓄热效率高、温度剧变不开裂、抗渣性能强、强度高、耐磨损等优点。通常来说蓄热球能把气流分成小气流股并形成强烈的紊流，能有效地冲破蓄热体表面的附面层。蓄热球一般球径小、传导半径小、热阻小、密度高、导热性好。可实现蓄热式烧嘴频繁且快速换向要求。
蓄热球适用于空气分离蓄热器和钢铁厂高炉煤气加热炉的蓄热开元(中国)官网安全访问。
理化性能

项目	单位	YY06-RA空分用蓄热球	YY06-RF加热炉用蓄热球
Al2O3	%	20-30	45-75
SiO2±Al2O	%	≥92	≥95
Fe2O3	%	≤1	≤1.5
规格尺寸	mm	10-12/12-14	16-18/20-25
热容量	J/kg.k	≥836	≥1000
导热系数	w/mk	2.6-2.9
耐急变温差	℃	20~800	20~1000
耐火度	℃	1550	1750
抗压强度	N	800-1200	1800-3200
堆重	kg/m3	1300-1400	1500-1600

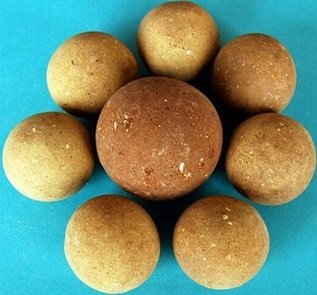

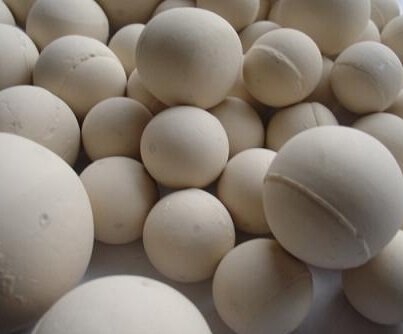

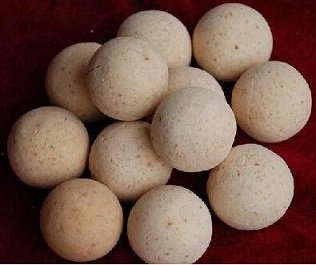

 耐火瓷球
耐火瓷球（refractory ceramic balls）主要特点是耐高温，此外还具有耐强酸、耐强碱、抗压强度高、热稳定性高等特点，主要用于尿素、硫酸、化肥、冶金等行业的转化器、变换炉、热风炉上。
除了球形外，我开元(中国)官网安全访问还可以提供耐火板。

规格：Φ3、Φ6、Φ10、Φ13、Φ16、Φ20、Φ25、Φ30、Φ50
Al2O3: 17%～90%
国标（HG/T3683.1-2000）
理化性能

项目	单位	耐火球	刚玉耐火球	低硅耐火球
Al2O3	%	45 ～ 90	90 ～ 98	≥ 99
SiO2	%	10 ～ 70	0.5 ～ 5.0	≤ 0.3
Fe2O3	%	≤ 1	≤ 0.5	≤ 0.1
气孔率	%	≤ 20	≤ 15	≤ 10
耐火度	℃	≥ 1450	≥ 1750	≥ 1850
耐急变温差	℃	600	800	800
抗压强度	N/ P	150~20000 依 Al2O3 含量和规格而异
莫氏硬度	Scal	≥ 7	≥ 8	≥ 9
耐酸度	%	≥ 95	≥ 98	≥ 98
耐碱度	%	≥ 85	≥ 95	≥ 98
堆积重量	kg/m3	1200～1400	1300～1500	1300～1700

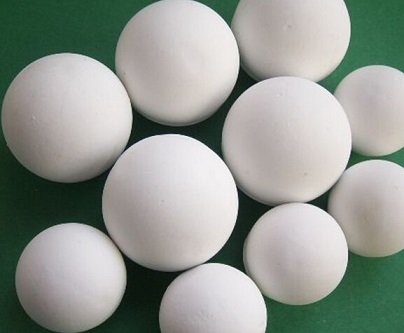

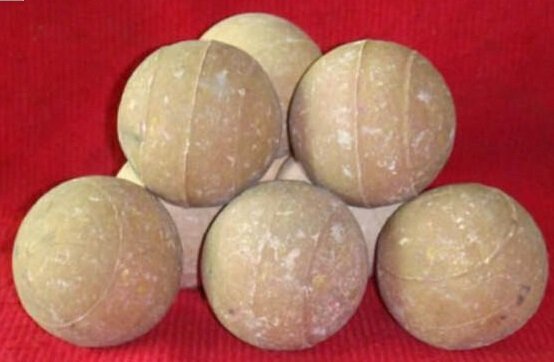

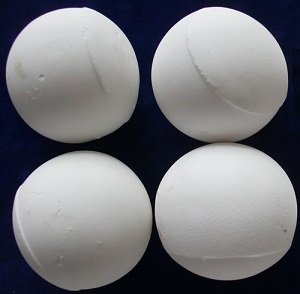

研磨瓷球
产品型号YY06-G
研磨瓷球（ceramic grinding balls）分为碳化硅研磨球、氧化锆研磨球、微晶中铝研磨球、高铝研磨球。
研磨瓷球具有硬度高、体积密度大、磨耗低、规整度好、耐腐蚀等优点，是振动磨机、罐形磨机、球磨机等粉碎设备的研磨介质，其粉碎效率和耐磨损大大优于普通球石或鹅卵石。
研磨瓷球可用于推板窑下的滚珠，金属件的抛光，非金属矿产品粉料、釉料、坯料（如硅酸锆、高岭土、重质碳酸钙等）的研磨与分散。广泛应用于陶瓷、水泥、玻璃、搪瓷、涂料、油漆、耐火材料、化工等行业。


理化性能

项目	单位	微晶研磨瓷球	碳化研磨瓷球	高铝研磨球
		YY06-G70	YY06-G65	YY 06-G92	YY06-G95
Al2O3	%	65-75	60-70	≥92	≥95
SiO2	%	15-20	20-25	≤4.0	≤3.0
Fe2O3	%	≤0.41	≤0.5	≤0.06	≤0.05
TiO2	%	≤1.7	≤1.8	≤0.04	≤0.02
其它	%	≤5	≤10	≤2.53	≤1.9
抗压强度	MPa	>1000	>1000	>2000	>2100
莫氏硬度	scale	≥8	≥8	≥9	≥9
吸水率	%	≤0.01	≤0.05	≤0.01	≤0.005
体积密度	g/cm3	2.93-3.0	2.80-2.90	≥3.60	≥3.65
磨耗	%	≤0.01	≤0.08	≤0.011	≤0.0084
颜色		黄色 白色	褐色	白色	白色
